Мы чинили Nexus One - много наших полегло

Один известный человек умудрился угробить 2 устройства на Andriod OS одновременно! В Motorola Milestone престал работать тачскрин, а у Google Nexus One - кнопка включения. Как назло ему надо было ехать в заграничную командировку, поэтому пришлось срочно чинить одно из устройств любой ценой и срочно. Доставку сенсорного экрана при любом раскладе ждать пару недель, а вот сломанную кнопку включения можно попробовать починить/заменить.

Забрали Google Nexus One из сервиса, так как там детали на замену обещали не раньше чем через 3 недели. Договорился с отцом и мы на целый день поехали к нему на работу, где много разной измерительной техники, паяльных станций и прочих полезных вещей :)

Nexus One был в достаточно "поюзаном" состоянии. Падал он точно не один десяток раз. Да и в сервисе его открывали не особо аккуратно, некоторые защелки были обломаны, а царапин не счесть вообще.

Для того что бы правильно разобрать коммуникатор, нашел на YouTube видео этого процесса.

Очень помогло кстати! Не один раз пересматривали важные моменты.

После частичной разборки стало ясно, что кнопка включения раздавилась. А самое противно что лопнул гибкий шлейф идущий к этой кнопке :(

Сломанный шлейф кнопки включения Google Nexus One

Не долго думая, процарапал скальпелем кусочек шлейфа и припаял к нему 3 тонких провода МГТФ.

Провода можно припаять прямо к остаткам шлейфа, но они могут отовраться :(

Казалось ремонт будет не сложным и быстрым.

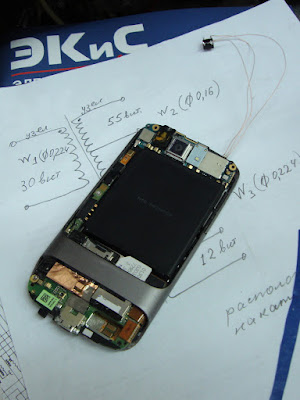

Припаиваем любую кнопку и проверяем работоспособность Google Nexus One

Но не тут то было, после нескольких манипуляций с телефоном, провода оторвались, причем прямо с остатками шлейфа! Блин...

Дальше почти час ушел на поиск в интернете принципиальной схемы аппарата. Надо же найти куда эта кнопка подключается на плате.

Поиск к сожалению ничего не дал. Поэтому я разобрал свой собственный Нексус и на пару с отцом минут 40 искали контакт разъема/микросхемы или контрольную точку на плате. Нам повезло: нашли и то и другое :)

Google Nexus One power button connector

Вот увеличенная фотография исследования ценой в 1000 баксов минимум :)

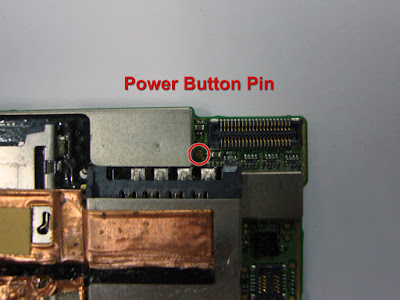

Google Nexus One power button replacement/connection pin

Надеюсь она будет полезна очень многим ремонтникам во всем мире.

Еще одним геморроем была раздавленная кнопка. В сервисе ее уже пытались чинить с помощью липкой ленты. Тут пришлось припаять проводки прямо к контактным площадкам. Сделать из скотча бондаж. А потом с помощью клея момент приклеить кнопку к металлической подставке. Получилось примерно так:

Google Nexus One power button fix

Когда стало понятно что и куда припаивать, работа пошла веселее. Припаяли длинный провод к найденной контактной площадке. Потом это провод спрятали по разным щелям и каналам так, что бы не мешал другим деталям и сборке корпуса.

Укладываем новы провод подключения кнопки включения Google Nexus One

Вообще я не один это все делал, мне активно помогал отец. Спасибо ему!

Александр Карпенко чинит Google Nexus One

В результате получилось вот такое:

Google Nexus One power button replacement fix

При окончательной сборке немного мешали провода между динамиком и корпусом, а так же рядом с пластмассовой накладкой кнопки. Поэтому пришлось немного перенести проводки, но общие принципы укладки остались те же.

Собираем Google Nexus One с починенной кнопкой включения

Собранный телефоно-коммуникатор включается и даже вроде бы работает. Посмотри сколько они проживет в таком виде у его "маньячного" хозяина :)

20 комментариев:

Evgen комментирует...

Обязательно надо было сопроводить текст словами "ремонт Nexus Киев" :)

DD комментирует...

Да, я талантливый, на убиство железа разнообразного.
А когда придет морда к мотору?

karpolan комментирует...

Ну там и не такое SEO есть.

А морда как только так и сразу :)

Анонимный комментирует...

Привет, маладец что починил)
"Вот увеличенная фотография исследования ценой в 1000 баксов минимум :)"
Спасибо за фотку, но за время работы в сервисе никто не разу не обращался никогда с такой проблемой :) но "спасибо" могу сказать )
Прозвонить не с чего было, Нексусы очень редкие и не приходят вообще(
Жаль до меня обезьяны его уже разбирали и ковыряли(((

Последний к кому попал этот телефон в таком ужасном состоянии)
Маладцы что сделали, теперь Ира не будет мне звонить каждый день)))

lost комментирует...

Здравствуйте.

Похоже нас надул СЦ. Была та же проблема, сдавали в СЦ, там сказали, что нужна замена платы, деталей у них нет. Телефон вернули. Однако теперь при включении в розетку не загоратеся диод, аккумулятор при этом заряжается (на другом телефоне видно, что он заряжен). Нагугленый недавно "хакерский" метод включения вытаскиванием и вставкой аккумулятора при подключенной зарядке, работающий на нормальном телефоне, не срабатывает (когда возвращали телефон, я о нём, к сожалению, не знал).

Собственно, пишу вот зачем: можно ли как-то определить, что в Nexus'е заменили детали (может, например, серийный номер на матплате должен совпадать с серийником на телефоне или что-то вроде этого).

KARPOLAN комментирует...

Ну если в сервисе что-то вытащили, то доказать будет нереально :(

Не думаю что существует реестр где перечислены коды всех деталей. Все-таки коммуникаторы могут собирать на разных контейнерах или даже заводах.

Кстати метод вынимать/вставлять аккумулятор когда телефон находится на зарядке надежно работает только если вставлена симка и SD карточка. Во всяком случае у меня так.

Советую почистить разъем USB в телефоне, может зарядка просто плохо контачит? Это походу болезнь всех MicroUSB

Hunger комментирует...

А у меня другая проблема с Нексусом. При зарядке от розетки, а не от ЮСБ, телефон зависает если например кто-то мне звонит или если запустить браузер. Также телефон может зависнуть при запуске игр. Гуглил на это тему, вроде говорят перегрев процессора и из-за некачественного припоя контакты пригорают. Носил в сервис-центр, сказали нужно менять плату, ну а ее ессно нет. Вот такая вот загагулина... Может посоветуете чего?

KARPOLAN комментирует...

Ну действительно похоже на перегрев, так как от зарядки нагрев больше.

Если что-то отпаялось, то это почти анриал починить :( Часть чипов не доступны для прогрева феном.

Батарея нормально работает? Потому что если она уже кислая и работает только пару часов, замена ее может и спасет.

Попробуй у когото взять на время другую батарею и проверь.

Hunger комментирует...

Нет, батарея нормальная, держит телефон дней 5. Спасибо за быстрый ответ. Ну собсно я так и думал что только плату менять.

Hunger комментирует...

Проблема в том что для нексуса на ибэе есть всё и экраны и тач и корпуса и модуль камеры, а вот платы нет (((

Hyjy комментирует...

Молодец,бесценый мануал)

Advertising Troll комментирует...

Привет. У меня подобная проблема на нексусе.
Сама кнопка со временем работала через раз, потом туго приходилось нажимать чтоб разблокировать или включить телефон. Сейчас и вовсе перестала работать и телефон не могу никак включить.
Вот только разбирал телефон с другом, он смотрел, шлейф целый, кнопка целая. По идее должно все работать.

Самому стрёмно паять что то, а в сервисный цент еще страшнее везти, так как наслышан что многие чинят как попало еще и детали меняют на нерабочие.
Может что то посоветуешь? :)

KARPOLAN комментирует...

Закоротить пинцетом контакты на кнопке если сработает и телефон выключиться, то не шлейф перебит. Скорее мембрана кнопки прогнулась. Но как показала практика лопается именно шлейф на перегибе :(

Ну а паять можно отдать электронщику которому довереяешь :)

Yankee комментирует...

Спасибо автору за найденный пин на плате, сегодня отремонтировал перебитый шлейф таким способом.

KARPOLAN комментирует...

Усигда пожалуйста :)

Smok комментирует...

Сегодня починил нексус по этой методике, спасибо. Мне повезло: оказалось достаточно одного проводка, второй был цел.

Евгений Евгений комментирует...

У меня такая же беда с кнопкой. Меняли шлейф в СЦ но спутя месяц снова вылезла эта болячка. Теперь сам возьму паяльник )))

Анонимный комментирует...

Спасибо,очень помог ваш мануал,с такой же проблемой принесли аппарат.

Денис Павлюк комментирует...

Спасибо, молодцы вызвонили, сделали большое дело и очень многим помогли в т.ч. и мне.

Юрий 777 комментирует...

Вы не просто молодцы вы лучшее у меня телефон стоял два года я выломал разъём тепер возможно подчиню огромное спасибо
