Замена экрана ноутбука своими руками

У Оксаны произошла трагедия: сын Лукоша, во время игры, сломал экран любимого ноутбука ASUS M3000Np. Выглядело это так:

Ноутбук ASUS M3000Np c треснувшим LCD экраном

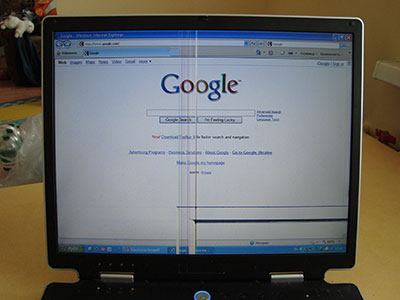

Вид сайта Google.com на поврежденном экране ноутбука ASUS M3. Здесь еще что-то можно рассмотреть.

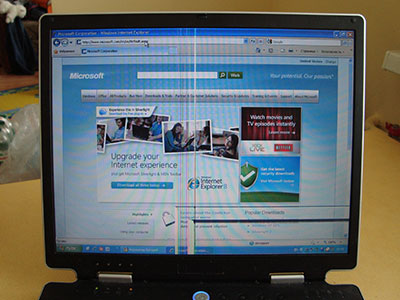

Внешний вид сайта Microsoft.com на сломанном экране ноутбука. Все очень плохо.
Сайт Yahoo.com на поврежденном экране ноутбука ASUS M3000. Половина информации не читается!

В принципе, ноутбук достаточно старый и его можно было заменить целиком, но сейчас не делают ноутбуки с экранами 4х3, да еще в легких и прочных метало-графитовых корпусах. А еще, Оксане этот ноутбук очень нравится, она его с таким трудом "выцыганила" у меня года 3 назад :) Поэтому было принято решение искать экран на замену.

Пробежавшись по сайтам, которые торгуют запасными частями, понял, что ноутбучные экраны, старого образца - это большой дефицит! Нашел всего 2 места, где продавали экраны 1024х768 с диагональю 14.1 дюйма. Мало того что цена была в 2-3 раза больше чем на аналогичные широкоформатные экраны, так и совместимость с ноутбуком ASUS серии M3 не гарантировалась на 100%.

Не долго думая, пошел на eBay.com и нашел 2 б/у ноутбука. Один в рабочем состоянии, на аукционе от $150 и один разукомплектованный, но с рабочим экраном, в обычной продаже за $55. Аукцион я к сожалению проиграл, так что пришлось брать "некомплект".

Доставка до друга в Америке стоила $25, а он мне в Киев переслал за $42. То есть за $122 мне достался полный комплект запасных частей для ноутбука ASUS M3. Отсутствовали только винчестер, CD/DVD привод и Wi-Fi карточка. Все остальное есть, даже батарея рабочая. Очень не плохо, если учесть что одна LCD панель стоит минимум $120, без доставки.

Вот как выглядело то, что я получил по почте:

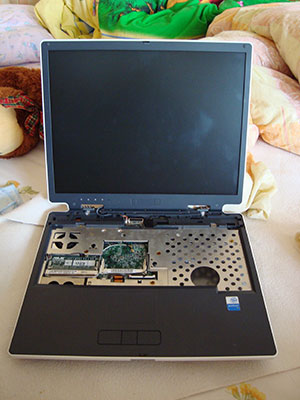

Разукомплектованный ноутбук ASUS M3000N приобретенный на EBay.com и пересланный обычной почтой. Экран вроде бы целый.

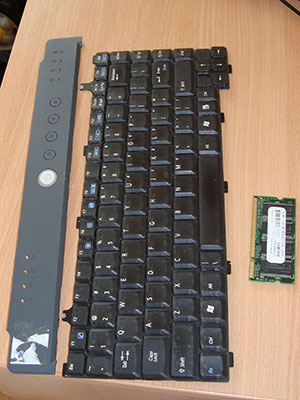

Вот что еще было в комплекте с ноутбуком-донором. Клавиатура так точно еще пригодиться. А еще была вполне рабочая батарея.

На удивление, снаружи ноутбук был не черного, а серебристого цвета. Я таких даже не видел. Потихоньку начал разбирать ноутбук:

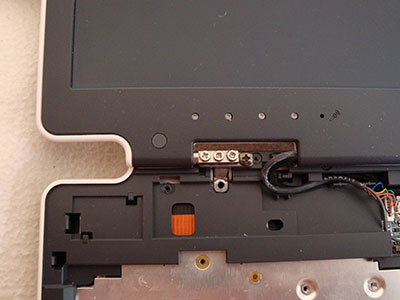

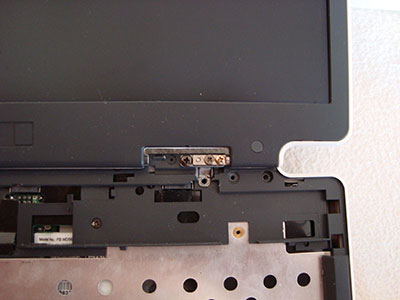

Снимаем крышечки петель и смотрим, какие винты надо открутить, что бы снять крышку ноутбука
Видно, что вторую петлю уже чинили, так как один винт сломан, а второй явно не отсюда

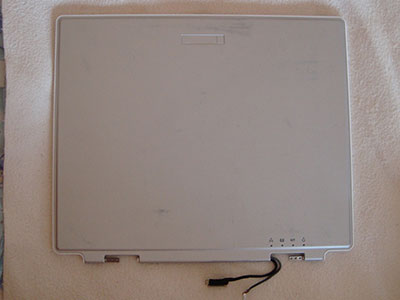

Откручиваем 6 винтов и получаем крышку ноутбука ASUS M3 в сборе, уже отдельно от корпуса

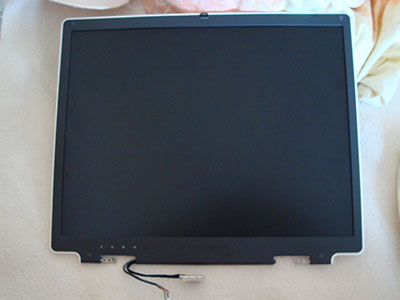

Можно просто переставить крышку с экраном на другой ноутбук, но она не подходит по цвету и сильно поцарапанная

Когда покупал ноутбук-донор, я думал что будет достаточно перебросить крышку ноутбука в сборе. Но тут другой случай: цвет не совпадает, да и поцарапана крышка прилично. Так что было решено разбирать до конца :)

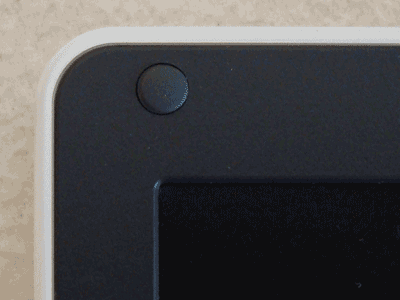

Вынимаем резиновые крышечки винтов, что бы снять рамку экрана ноутбука

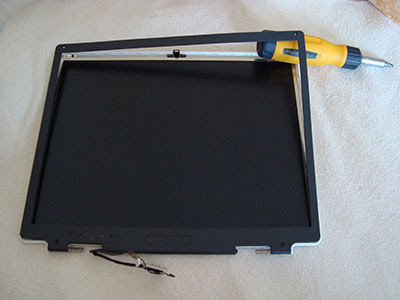

Выкручиваем 4 винта и аккуратно отщелкиваем рамку экрана по всему периметру

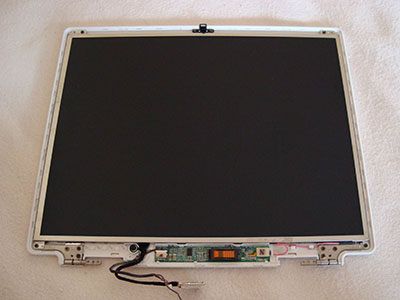

Наша цель близка, осталось выкрутить всего 4 винта для извлечения экрана ноутбука ASUS M3N

В результате нехитрых операций, с помощью отвертки, получили "голую" LCD панель для замены.

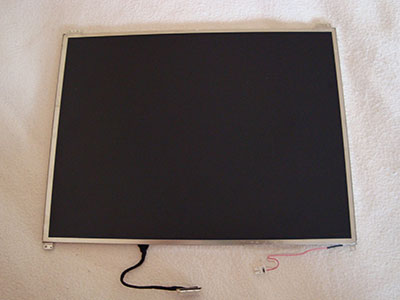

Панель экрана, извлеченная из ноутбука ASUS M3. Это и есть основная запасная часть, ради которой приобретался ноутбук-донор

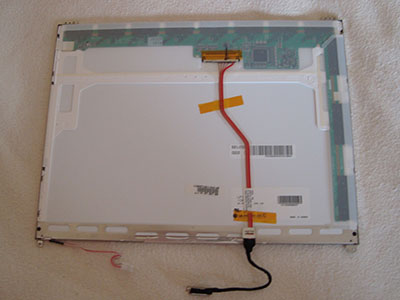

LCD панель экрана ASUS M3000 для замены, вид сзади

Пришло время браться за основной ноутбук. Тут я решил работать за столом, так как надо делать все аккуратно и не потерять разные мелкие детали, винтики, крышечки и т.д.

Разборка ноутбуков это еще та игра в Квест. Каждый производитель ноутбуков "извращается" как только может. То винты спрячет в недоступных местах, например под клавиатурой. То защелки хитрые применит, которые найти просто не реально. То вообще все посадит на клей, ибо ремонт не предусмотрен :)

В ноутбуке ASUS M3 тоже есть такой секрет - это верхняя панель с кнопкой включения питания! Что бы снять эту деталь, надо сначала поддеть отверткой крышку в районе кнопок Esc и F1.

Разбираем ноутбук ASUS M3. Поддеваем верхнюю крышку отверткой, в районе кнопки F1 есть специальная выемка.

А потом, с усилием, сдвинуть всю панель влево, что бы освободится от защелок.

Ремонт ноутбука ASUS M3000. Для разборки, верхняя крышка сдвигается влево.

Ну как вам? У меня когда-то час ушел на решение этой задачки :)

Ноутбук ASUS. Верхняя крышка снимается хитро: надо приподнять отверткой возле кнопки Esc, а потом сдвинуть крышку влево.

Рамка экрана в ноутбуке ASUS M3Np закреплена 4 винтами под резиновыми крышечками. Две верхние крышки выпуклые, они являются амортизаторами закрытия, так что снять их просто. А вот нижние крышечки выполнены заподлицо, что бы вынуть их нужен тонкий и острый предмет. Я использовал иголку от шприца.

Вынимаем декоративные крышечки винтов, для этого очень подходит иголка от шприца.
Выкручиваем 4 винта крепления рамки экрана ноутбука АСУС М3

Так же рамка экрана удерживается множеством защелок-замков. Надо поддеть край плоской отверткой и постепенно отщелкнуть все защелки по всему периметру. Рамка достаточно "нежная", так что спешить не надо, а то можно легко ее сломать.

Поддеваем рамку отверткой и аккуратно освобождаем ее от защелок по всему периметру
Снимаем рамку экрана в ноутбуке Асус М3000

Когда рамка снята, то извлечь панель экрана очень просто. Надо отключить разъемы от материнской платы и от инвертора лампы подсветки (плата прямо под экраном).

Теперь мы имеем полный доступ, что бы демонтировать лопнувшую LCD панель экрана в ноутбуке ASUS M-3

А потом открутить 4 винта, по углам, и аккуратно вынуть панель экрана на себя.

Откручиваем 4 винта, выдергиваем разъемы из материнской платы и вынимаем неисправную панель экрана ноутбука

Приносим "новый" экран, извлеченный из ноутбука-донора, и сравниваем его разъемы и маркировку с "родным". Панели экранов произведены в разных странах (один в Корее другой на Филиппинах), но размеры и разъемы абсолютно идентичны. Так же я сравнил маркировку инверторов лампы подсветки - они одинаковые. Если платы разные, то экран надо переставлять вместе с инвертором.

Ноутбук ASUS-M3 и два LCD экрана. "Старый" треснувший и "новый", извлеченный из ноутбука-донора

Устанавливаем новый экран и подключаем все разъемы. В этот момент ноутбук желательно включить и проверить работоспособность всех элементов. А то мало ли, разбирать по новой будет не очень интересно :)

Устанавливаем новый экран ноутбука и проверяем его работоспособность. Вроде бы все отлично.

Вроде бы все работает, так что окончательно собираем ноутбук. Стараемся не оставлять "лишних детелей" :)

Устанавливаем рамку экрана на место и полностью собираем ноутбук ASUS. Ремонт окончен!

Ремонт окончен, все довольны. Можно обмывать :)

Так что не такая уж и сложная это задача заменить экран в ноутбуке ASUS M-3. Справится даже домохозяйка.

Если есть вопросы по ремонту ноутбуков, пишите в комментариях.
